Basiswissen

Schritt 0

• Hier geht es um die Änderung von Drehzahlen mit Zahnrädern.


• Aus einer langsamen Umdrehung wird eine schnellere Umdrehung gemacht.


• So etwas heißt in der Technik Übersetzung ↗


Schritt 1

• Material:


• Hole das WH54 Zahnradgetriebe ↗


• Stelle es flach auf den Tisch.


Schritt 2

• Skizze:


• Schreibe als Überschrift: "Gleichung aus Zahnradgetriebe"

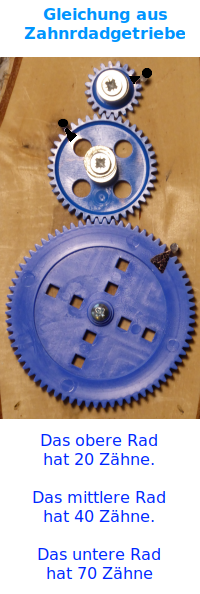

• Skizziere die drei Zahnräder, die ineinandergreifen.


• Das große Zahnrad hat einen Durchmesser von etwa 7 cm.


• Das mittelgroße Zahnrad hat eine Durchmesser von etwa 4 cm.


• Das kleine Zahnrad hat einen Durchmesser von etwa 2 cm.


• Das große Zahnrad hat genau 70 Zähne.


• Das mittelgroße Zahnrad hat genau 40 Zähne.


• Das kleine Zahnrad hat genau 20 Zähne.


• Beschrifte das ganz große Zahnrad mit "Antrieb".


• Beschrifte das ganz kleine Zahnrad mit "Abtrieb".


Schritt 3

• Vertraut machen:


• Du siehst auf den Zahnrädern schwarze Markierung.


• an jedem Zahnrad ist auch ein Nagel in das Holzgeschlagen.


• Drehe solange am unteren Rad, bis alle drei Markierungen direkt am Nagel stehen.


• Jetzt kann man mit den Markierung die Anzahl der Umdrehungen gut zählen.


• Mache dich damit vertraut.


Schritt 4

• Das x soll die Anzahl der Umdrehungen des ganz großen Rades sein.


• Das y ist dann die Anzahl der Umdrehungen des ganz kleinen Rades.


• Finde eine Formel zur Berechnung von y, wenn man x kennt.
