Verkäufer

• Leopold Eschke


• Böcklerweg 32 A


• 81825 München


• www.eschke.com


Produktbeschreibung

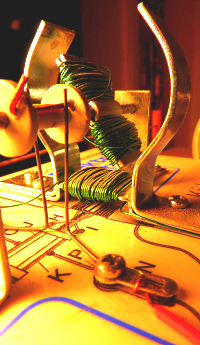

• Bezeichnung: Leopold Eschke Elektro-Bausatzmotor


• Preis: 6,20 Euro (Stand 2026)


• Insgesamt 15 Einzelteile befinden


• Schachteldeckel: Länge: 12,5 cm, Breite 7,5 cm, Höhe 1,5 cm


• 4,0 bis 5,0 als 👉 elektrische Spannung


Technische Daten

• Bei einer Spannung von etwa 4,5 👉 Volt


• fließt ein Strom von etwa 0,4 👉 Ampere


• Der Widerstand ist dann etwa 11 👉 Ohm


• Die Leistung ist dann fast 2 👉 Watt


• Der Rotor (Anker) hat etwa 24 mm 👉 Durchmesser


• Die Welle hat etwa 57 mm 👉 Länge


• Etwa 1500 U/min^[4] als 👉 Drehzahl


• Etwa 25 U/s^[4] als 👉 Drehzahl


• Etwa 1,9 m/s^[5] als 👉 Umfangsgeschwindigkeit


Bestandteile

• Stator, Feldmagnet, Erregerteil: fest und unbeweglich, erzeugt das Magnetfeld im Motor 👉 Stator


• Feldspulen (Erregerwicklung, Statorwicklung): Spulen im Stator, die das Magnetfeld durch Strom erzeugen (bei Elektromagnet-Ausführung).


• Alternativ zur Feldspule: Permanentmagnete (Dauermagnete, Feldmagnete): Erzeugen das Magnetfeld ohne Stromzufuhr im Stator (bei kleinen Motoren) 👉 Permanentmagnet


• Rotor, Anker, Läufer: drehender Teil, in dem der Strom fließt und die Bewegung entsteht. Siehe auch 👉 Rotor


• Rotorwicklung, Ankerwicklung, Ankerspule: Kupferdrahtwicklungen auf dem Rotor, durch die Strom fließt und Kraft entsteht.


• Kommutator (Polwender, Kollektor): mechanischer Stromwender, der die Stromrichtung im Rotor bei jeder halben Umdrehung umkehrt.


• Schleifkontakte: gleiten auf dem Kommutator und leiten Strom in den rotierenden Teil.


• Welle (Motorwelle, Antriebswelle): Stange, die die Drehbewegung nach außen überträgt.


• Lager, hier als Gleitlager, hält die Welle und ermöglicht ein möglichst reibungsarmes Drehen.


• Oft, nicht immer: Gehäuse (Motorgehäuse, Rahmen): äußere Hülle, schützt alle Bauteile und hält sie in Position.


• Der Rotor läuft im Inneren des Stators: Innenläufer


Fußnoten

• [1] U/min steht für Umdrehungen pro Minute. Das entspricht 25 Umdrehungen pro Sekunden. Siehe mehr unter 👉 Drehzahl


• [2] Die Umfangsgeschwindigkeit, auch Bahngeschwindigkeit genannt, meint hier, wie viele Meter der äußere Rand des Rotors (Ankers) pro Sekunde auf seiner Kreisbahn zurücklegt. Der Umfang ist das Pi-fache des Rotordurchmessers, also etwa 75 mm. Bei einer Drehzahl von 25 U/s pro Sekunde werden diese 75 mm in jeder Sekunde 25 mal überstrichen. Damit kommt man auf 25·75 oder rund 1900 mm/s oder 1,9 m/s als 👉 Umfangsgeschwindigkeit
