Grundidee

Ein Zentrierwinkel ist ein Gerät mit dem man unter anderem die Mitte eines Kreises leicht finden kann. Zentrierwinkel kann man als Werkzeug in Baumärkten kaufen. Hier wird eine eine Improvisation vorgeswtellt, mit der man einen simplen Zentrierwinkel zeichnerisch konstruiert.

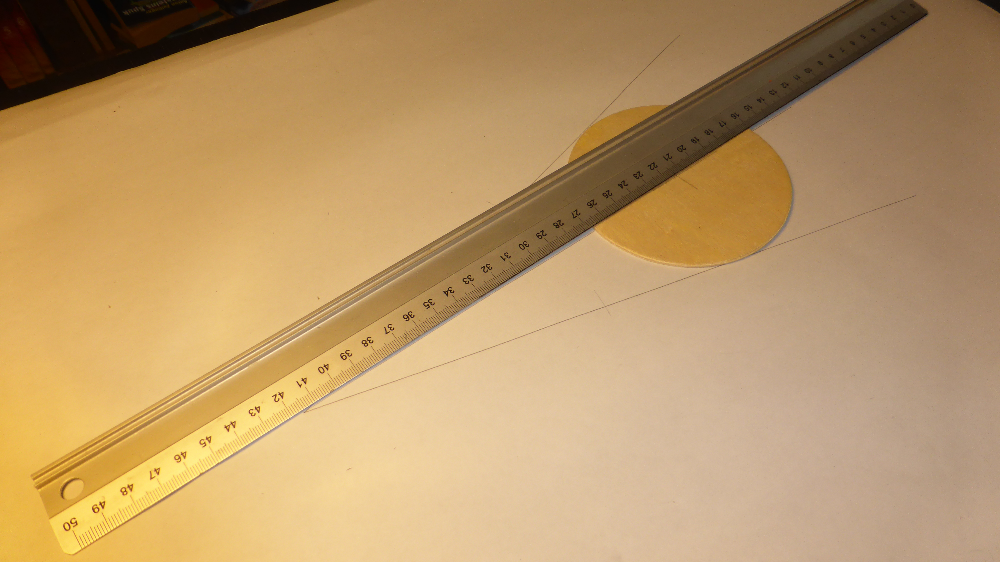

Bildbeschreibung und Urheberrecht — Ein improvisierter Zentrierwinkel für dünne Kreisscheiben: auf dem weißen Papier ist ein Winkel mit einer Winkelhalbierenden mit Bleistift eingezeichnet. Eine Kreisschreibe wurde genau zwischen die zwei Schenkel des Winkels eingepasst. Die Winkelhalbierende wurde dann mit dem silbernen Lineal vom Papier auf die Kreisscheibe übertragen. Trägt man diese Winkelhalbierende mit Bleistift für zwei verschiedene Drehungen der Kreisscheibe ein, dann ist der Schnittpunkt dieser zwei Linien der Mittelpunkt der Kreisscheibe.☛

Improvisation

Zeichne die Schenkel eines Winkels zwischen etwa 30° bis 90°. Konstruiere für diesen Winkel die 👉 Winkelhalbierende

Man kann dann eine Kreisscheibe genau so in den Winkel legen, dass die beiden äußeren Schenkel die Kreislinie gerade so berühren, sie also tangential berühren. Die Winkelhalbierende geht dann durch den Mittelpunkt des Kreises. Zeichnet man diese Mittellinie auf die Kreisscheibe kann man dann nach einer Drehung der Kreisscheibe eine zweite solche Mittellinie einzeichnen. Dort wo sich die zwei Mittellinien schneiden, hat die kreisscheibe ihren Mittelpunkt.
