Basiswissen

Schritt 1

• Material holen:


• Eine Glaswand G, die man senkrecht stellen kann (z. B. von Tischaquarium)


• Auf der Glaswand muss ein 8 mal 8 Quadratzentimeter Gittermuster M aufgezeichnet sein.


• Ein Pappqaudrat P von 8 cm Seitenlänge


• Eine dritte Hand ↗


• Zwei Meterstäbe


Schritt 2

• Lege die zwei Meterstäbe parallel nebeneinander auf einen Tisch.


• Beide Stäbe sollen mit einem ihrer Enden genau mit derselben Tischkante T abschließen.


• Die Stäbe sollen etwa 10 bis 20 cm auseinander liegen.

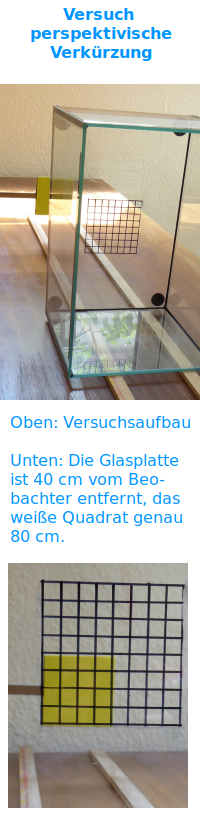

• Stelle dann die Glasplatte aufrecht auf diese zwei Stäbe.


• Die Platte soll genau 40 cm von der Tischkante entfernt stehen, an der die Stäbe enden.


• Drücke dann das Pappquadrat kongruent auf das 8 mal 8 cm²-Gittermuster.


• Platziere eines deiner Augen genau über der Tischkante T


• Zähle wie viele Kästchen des Gittermusters M genau die scheinbare Länge des Quadrates ergeben.


• In diesem ersten Schritt sollten es 8 sein.


Schritt 3

• Platziere nun das Pappqquadrat in einer Entfernung von 80 cm von der Tischkante T.


• Das Quadrat soll parallel zur Glaswand G stehen.


• Platziere dein Auge wieder senkrecht über T.


• Suche eine Positition, aus der her du die Kästchen des Gittermusters zählen kannst, ...


• die genau die Länge des Pappquadrates ergeben. Es sollten genau 4 sein.


Schritt 4

• Blatt anlegen:


• Nimm ein DIN-A4-Blatt hochkant.


• Schreibe die Überschrift: "Versuch perspektivische Verkürzung"


• Schreibe deinen Namen und das heutige Datum dazu auf.


• Skizziere und beschrifte den Versuchsaufbau.


• Mache deutlich, dass das Pappquadrat in verschiedenen Abständen von der Tischkante T platziert wird.


• Dieser Abstand wird mit einem kleinen x bezeichnet.


• Mache deutlich, dass man immer zählt, wie viele Quadrate des Gittermusters genau der scheinbaren ...


• Länge des Pappquadrates entsprechen. Diese Anzahl wird y genannt.


• Mache deutlich, dass der Beobachter mit einem Auge sieht.


• Mache deutlich, dass das Auge immer irgendwo senkrecht über T steht.


Schritt 5

• Mache den Versuch für die x-Werte 50, 60, 70, 80, 90, 100, 110 und 120.


• Schreibe zu jedem x-Werte den "gemessenen" y-Wert auf.


• Fertig
